Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Display-type: | 8 (tekens) X 2 (lijn) | LCD-type: | FSTN, Positief, Transmisief |
---|---|---|---|
IC: | Voor de toepassing van deze verordening geldt: | Drijfmethode: | 1/16 Plicht, 1/5 Bias |
Zichtrichting: | Om zes uur. | Drijfvoltage: | LCD=4,7V, LCM=5,0V |
Operatie Tem. ((°C): | -20 tot +70 | Bergingstemperatuur. ((°C): | -30 tot +80 |

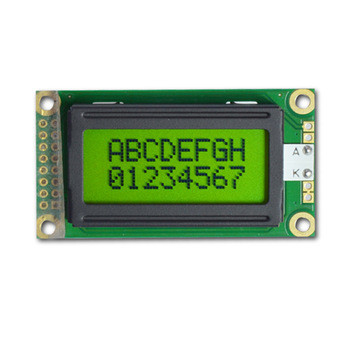

Hoog licht: | 0802 LCD-displaymodule voor tekens,STN-LCD-module voor tekens |
Een LCD-scherm is een vloeibare kristal-displaytechnologie die wordt gebruikt in elektronische apparaten die tekst en eenvoudige pictogrammen weergeven, meestal gepresenteerd in een vaste lettergrootte en -rangschikking.Een LCD met 8x2 tekens verwijst naar een LCD-module (liquid crystal display) die 8 tekens in elk van zijn 2 rijen kan weergevenLCD-schermen maken gebruik van vloeibare kristallen cellen en elektrische stromen om de zichtbaarheid van de tekens op het scherm te controleren.Hier is het datablad van onze 16x4 karakter LCD module.
De tabel bevat specifieke instructies.
Afbeeldingsformaat | 8 (tekens) ×2 (lijn) |
Afbeeldingsmodus | STN,POSITief ((Y-G),TRANSFLECTIV |
Rijmethode | Gezondheidsvoorzieningen, 1/5 |
Zichtgebied ((mm) | 38(L) X16(W) |
Omvang van de contour ((mm)) | 58 ((L) X 32 ((W) XMax 13,8 ((T) |
Grootte van de stippen ((mm) | 0.56 ((W) X0.66 ((H) |
Puntenspitch ((mm) | 0.6 ((W) X0.7 ((H) |
Taalgrootte | 2.96 ((W) X5.56 ((H) |
IC | SPLC780D |
Bekijk richting | 6 uur. |
Interface-modus | 8bit MPU-interface |
Achterlicht | Zijde Y-G |
DRIVE POWER | VDD=5,5V |
OperatieTemp. | -20 tot +70 |
StorageTemp. ((oC) | -30 tot +80 |
De tekening van de 0802-tekens LCD-module
1. Beeldstabiliteit: LCD-schermen met tekens hebben meestal een lange levensduur en zijn minder gevoelig voor problemen zoals pixelverbranding of beeldvervaging.Dit maakt het zeer betrouwbaar in toepassingen die langdurig continu gebruik vereisen.
2Laag stroomverbruik: doordat de vloeibare kristallenmoleculen alleen worden gerangschikt wanneer dat nodig is, is het zeer zuinig in apparaten die afhankelijk zijn van batterijen of langdurig gebruik vereisen.
3. Hoog zicht: het karakter LCD zorgt voor uitstekende zichtbaarheid, waardoor tekens en afbeeldingen ook in helder zonlicht of in lichtarme omgevingen duidelijk kunnen worden weergegeven.Zeer comfortabel zowel buiten als binnen.
4. Informatie-display: Tekens LCD wordt voornamelijk gebruikt voor het weergeven van tekst en cijfers, geschikt voor toepassingen die het weergeven van berichten, gegevens en parameters vereisen.Ze plaatsen meestal tekens in de vorm van rijen en kolommen..
5Eenvoudig te bedienen: De bediening van het LCD-scherm is relatief eenvoudig en kan worden beheerd met behulp van microcontrollers of speciale LCD-controllers.Dit maakt de integratie in ingebedde systemen en elektronische apparaten gemakkelijker..
6. milieuvriendelijk: in vergelijking met sommige andere beeldschermtechnologieën,karakter LCD's gebruiken minder materialen en zijn milieuvriendelijker omdat ze geen schadelijke stoffen zoals kwik of lood bevatten.
Een 16x4 karakter LCD-scherm wordt veel gebruikt in verschillende elektronische apparaten, zoals digitale meters, timers,temperatuurregelaarsDeze kunnen real-time gegevens, meetresultaten, status van de apparatuur, enz. weergeven en basisinformatie weergeven.16x4 karakter LCD-scherm kan ook worden gebruikt in ingebedde systemen, zoals microcontrollerontwikkelingsborden, ingebedde controllers, robotbedieningspanelen, enz. Ze kunnen debuggegevens, gebruikersoproepen, statusindicatoren,het faciliteren van de interactie tussen ontwikkelaars en gebruikers.
1Beschikbaar voor verschillende modi zoals TN/STN/FSTN...
2Ondersteunende tekens: 8x2,16x1,16x2,16x4,20x4, ect..
3Gepersonaliseerd voor de totale module inclusief nieuwe grootte, achtergrondverlichting, kleur,
4. PCB-circuit board. verbindingsmodus ect.
5Er kunnen verschillende eisen worden gesteld.
Q Kan ik monsters krijgen?
A Ja, geef ons gewoon een steekproefbestelling, en gratis monsters voor custom, maar module kosten en levering kosten moeten worden betaald.
Q Hoe kan ik een lcd-module aanpassen?
A Geef ons berichten om LCD modules te ontwerpen en de tekeningen te bevestigen
Kan de kosten van de malen worden terugbetaald?
A Ja, indien de hoeveelheid voldoet.
Q Kan ik een lagere prijs krijgen als ik grote hoeveelheden bestel?
A Ja, goedkopere prijzen bij grotere bestellingen.
Q Wanneer verzenden jullie mijn bestelling?
A. Normaal gesproken 25 dagen na ontvangst van uw betaling, maar het kan worden onderhandeld op basis van de order kwantiteit en productie schema.
