Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Punt formaat: | 122X32 | Technologische voorwaarden voor LCM: | ROHS |
|---|---|---|---|
| IC: | St7567 ((Cog) | Weergavemodus: | Stn/Y-G, Transmisief, Positief, 1/33duty, 1/6bias |
| Weergevenrichting: | 12 uur | Interfacewijze: | 8 bit 8080 |
| Overzichtsgrootte: | 79.0(L) X46.0 ((W) X11.2 ((T) (mm) | Weergevengebied: | 54.8X19.1 ((mm) |

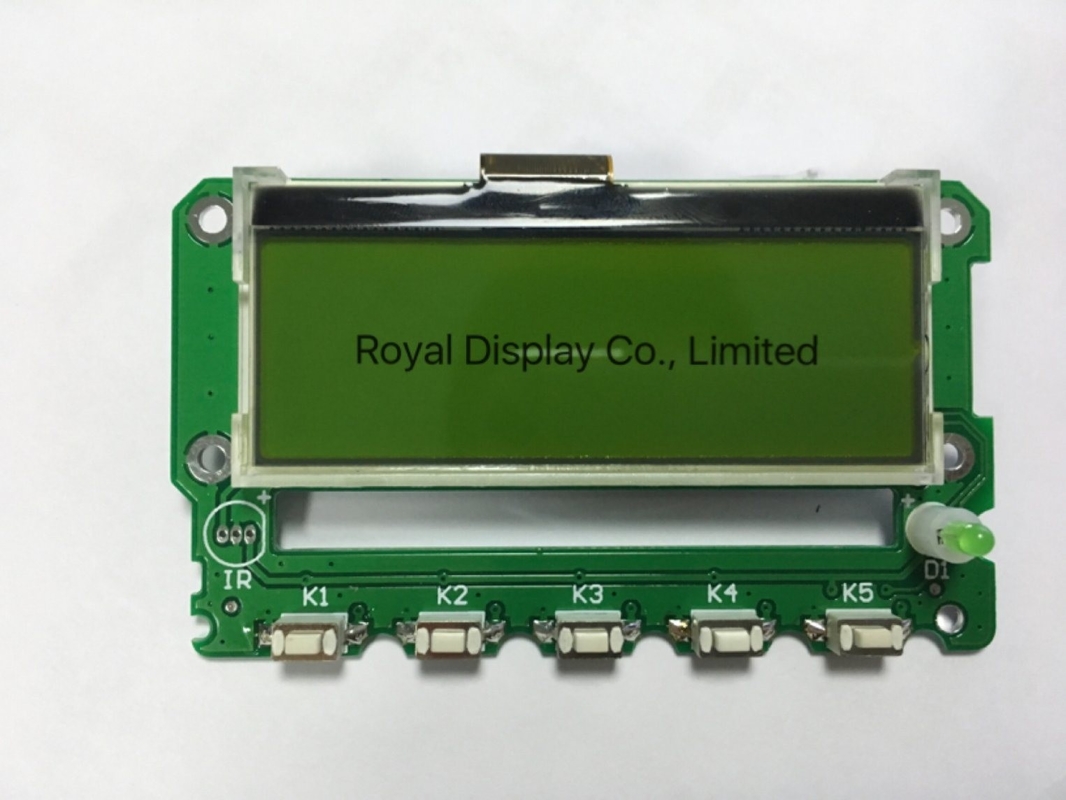

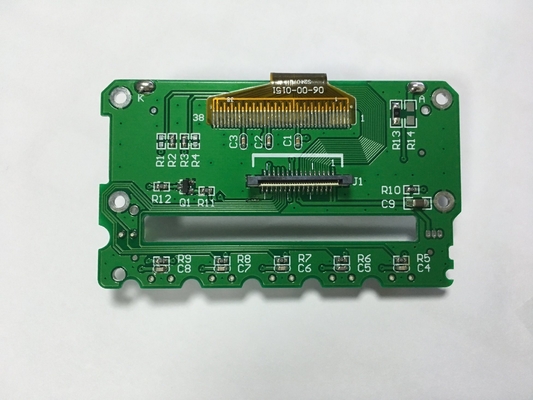

FSTN COG Module 122X32 Dots Graphic LCD Display met FPC-connector
Beschrijving van het grafisch LCD-display met 122x32 punten
Een grafische LCD (Liquid Crystal Display) is een type display dat grafische inhoud en aangepaste patronen kan weergeven.een grafische LCD waarmee je individuele pixels kunt bedienen, waarmee u aangepaste vormen, afbeeldingen en grafische gebruikersinterfaces kunt maken.Het is een soort LCD (Liquid Crystal Display) technologie die een verbeterd contrast en kijkhoeken biedt in vergelijking met standaard TN (Twisted Nematic) displaysFSTN-displays staan bekend om hun hoge kwaliteit van grijschaalweergave en betere leesbaarheid onder verschillende lichtomstandigheden.Een display met 122x32 pixels in FSTN (Film compensated Super Twisted Nematic) -modus verwijst naar een specifiek type grafisch display dat 122 kolommen en 32 rijen pixels kan weergevenHier zijn enkele gegevens over onze 122x32 stippen grafische producten.
De algemene specificaties van een grafisch LCD-scherm met 122x32 punten
| Artikel 1 | Specificatie |
| Productnaam | 122x32dots Grafische LCD module |
| Model nr. | RYP12232A-GYMSWN-A |
| Puntformaat | 122x32 |
| Grootte (mm) | 79.0(L) ×46.0(W) ×11.2(T) |
| Zichtgebied ((mm) | 54.8x19.1 |
| Afbeeldingsgebied | 48.78x14.38 |
| Zienhoek | 12 uur |
| Puntgrootte ((mm) | 0.38x0.43 |
| Dot Pitch ((mm)) | 0.40x0.45 |
| Bestuurder IC | ST7567- Ik heb het gedaan. |
| LCD-type | STN/Y-G, Transmisief, Positief, 1/33Duty, 1/6Bias |
| Achterlicht ((Type) | Wit, 3,1 V,60 mA Uniformiteit>=75% |
| Interface-modus | 8 BIT 8080 |
| VDD&VLCD(Type) | 3.3 V en 8.3 V |
| Technologische voorwaarden voor LCM | RoHS |
| Werktemperatuur | -30 °C tot 70 °C |
| Bergingstemperatuur | -40 °C tot 85 °C |
De contour afmetingen van 122x32 punten grafisch LCD-scherm
Kenmerken van122x32-punten grafisch LCD-display
Een LCD-module met 122x32 stippen biedt verschillende voordelen voor toepassingen die aangepaste graphics en gebruikersinterface-elementen vereisen.
1Ondersteuning van beeldschermcapaciteit: 122 x 32 pixels met FSTN-modus.
2. On-chip Display Data RAM, Capaciteit: 122×32 = 3904 bits.
3. Seriële interfaces worden ondersteund.
4. Overvloedige commando functies weergeven gegevens.
5Statische aandrijflijn met interne indicatoren.
6. een laagvermogen vloeibare kristal display stroomtoevoercircuit die intern is voorzien.
7Hoog nauwkeurige spanningsregeling.
8. CR-oscillatorcircuit intern uitgerust.
9- Zeer laag stroomverbruik.
Toepassingen van122x32-punten grafisch LCD-display
Het is een 122x32 dot matrix LCD-scherm met een hoge beeldkwaliteit, brede kijkhoek.
Deze module wordt veel gebruikt in verschillende instrumenten, slimme apparatuur, communicatieapparatuur, medische apparatuur, industriële besturingsapparatuur, lucht- en ruimtevaart, beveiliging, meubelapparatuur, enz.En de veelzijdigheid en grafische mogelijkheden van deze module maken het geschikt voor een breed scala aan toepassingen waar aangepaste graphics en gebruikersinterfaces nodig zijn..
Onze dienst
* Beste kwaliteitscontrole: elke LCD wordt vóór levering getest met speciale instrumenten of hoofdborden om de werking te garanderen.
* Korrekte verpakkingswijze: verpakken in antistatische zakken met schuimdoos om de veiligheid van het vervoer te garanderen.
*Meerdere betaalmethoden: T/T, Western Union, L/C, PayPal.
* Betrouwbare verzendmethoden: snelle levering per UPS, EMS, DHL, TNT of per lucht.
* Professionele service op maat: professioneel team biedt OEM & ODM-service.
*Competitieve prijs: een directe fabrieksprijs.
*Better After-Sales Service: Lange garantie van één jaar.
Veelgestelde vragen
1.V: Bent u een productie- of handelsonderneming?
A: Wij zijn een fabriek in China, onze fabriek is gevestigd in Dongguan en ons kantoor in Shenzhen.
2V: Hoe kan ik de monsters krijgen?
A: Verzoek doen -- Aanbieden van een offerte -- Bevestigen van een offerte en betalen van de kosten voor gereedschap -- Tekening verstrekken -- Bevestigen van de tekening -- Vervaardiging van gereedschap en monsters -- Beëindigde monsters -- Levering via vracht of zeevracht.
3.V: Kunt u de lcd ontwerpen in overeenstemming met onze vraag?
A: Natuurlijk. We hebben een professioneel team om aan al uw eisen te voldoen.
4.V: Hoe bestellen?
A: Als u bevestigt dat de monsters ok zijn, stuurt u ons uw bestelling per e-mail of fax, dan sturen we u een factuur voor de storting.
1Productinformatie: kwantiteit, onderdeelnummer.
2- Levertijd vereist.
3Verzendingsinformatie: naam van het bedrijf, adres, telefoonnummer en faxnummer, haven van bestemming.
4- De contactgegevens van de expediteur, als u die in China heeft.
5V: Hoe lang duurt de massaproductie?
A: 25-30 werkdagen. Het hangt af van verschillende bestelhoeveelheden en deelnummer.
