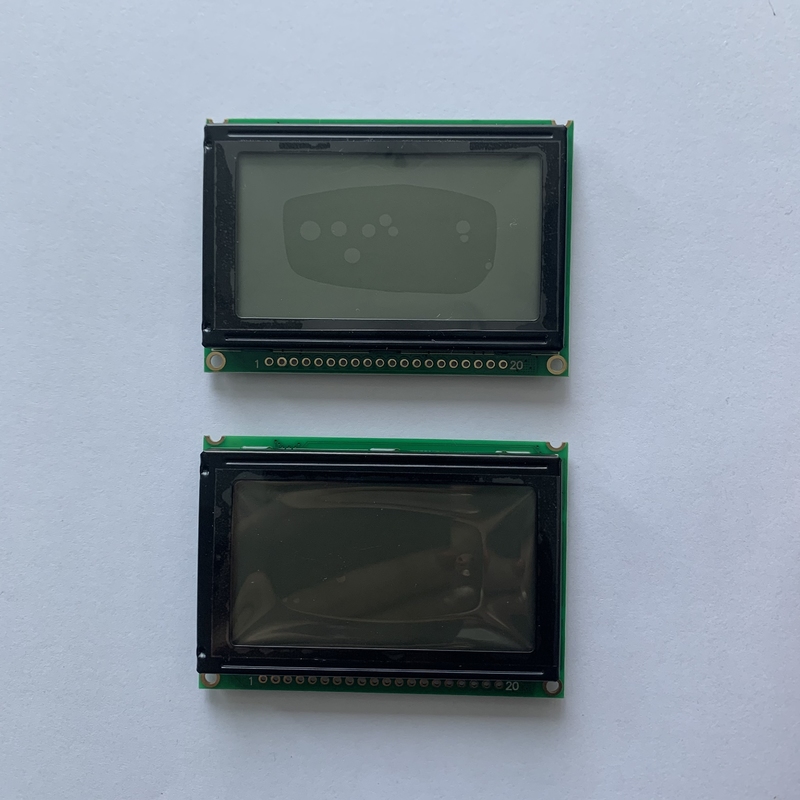

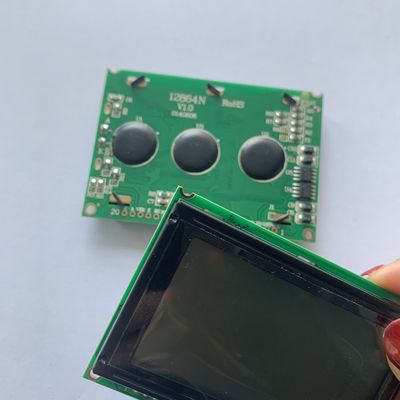

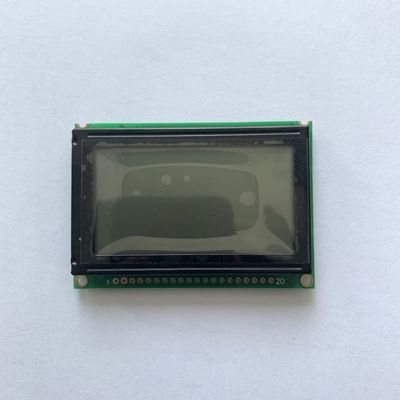

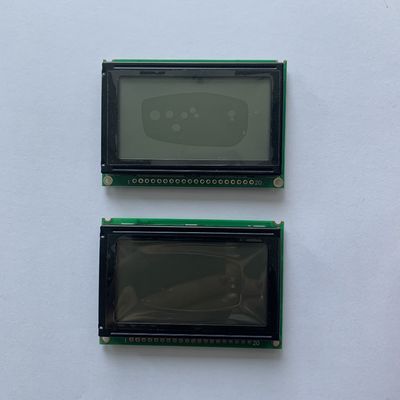

LCM12864N 128x64 Dot Matrix LCD Module STN Blauw 6800 Interface KS0107 Driver
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | Royal Display or ODM/OEM |
| Certificering: | SGS, ROHS |
| Modelnummer: | LCM12864N |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | Bespreekbaar |
|---|---|
| Prijs: | onderhandelbaar |
| Verpakking Details: | Kartons, capboard, epe, blisterlade. |
| Levertijd: | 15 ~ 25 werkdag |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 300k pc's/maand |
|
Gedetailleerde informatie |
|||
| Model: | LCM12864N | Type weergave: | Lcm |
|---|---|---|---|
| Oplossing: | 128 x 64 punten | Moduledimensie: | 75.0 x 52,7 x 8,9 mm |
| Uitzichtgebied: | 60,0 x 32,6 mm | puntgrootte: | 0,4 x 0,4 mm |
| Markeren: | 128x64 de Module van Dot Matrix LCD,STN Blauwe LCD-module,KS0107 driver LCD-module |
||
Productomschrijving
LCM12864N 128x64 Dot Matrix LCD Module STN Blauw 6800 Interface KS0107 Driver
De bekende merken displays die we hebben
BOE: Grootschalige productie, AMOLED, dominantie in alle formaten. U kunt BOE LCD Modules bij ons verkrijgen, of hier displays op maat laten maken met behulp van BOE glas.
AUO: Hoogwaardige TFT-displays, perfect voor vele automotive en industriële scenario's. U kunt een producttekening of onderdeelnummer met ons delen, wij controleren de levertijd en offerte voor u.
Innolux: Zowel glas alleen als originele displays zijn hier beschikbaar.
Tianma: Biedt overvloedige oplossingen voor industriële en aangepaste displays.
Waveshare: Het is een integrator/reseller van embedded oplossingen.
E-paper displays: E-ink, Good display, DKE of andere e-paper display merken.
Als u op zoek bent naar meer kosteneffectieve producten of producten die EOL zijn, kunt u om aanbevelingen vragen, wij sturen u een offerte en levertijd op basis van uw wensen.
Productbeschrijving
| Item | Beschrijving |
| Model | LCM12864N |
| Display Type | LCM |
| Resolutie | 128 x 64 pixels |
| Module Afmetingen | 75,0 x 52,7 x 8,9 mm |
| Weergavegebied | 60,0 x 32,6 mm |
| Puntgrootte | 0,4 x 0,4 mm |
| Puntafstand | 0,43 x 0,43 mm |
| LCD Type | STN |
| Driver IC | KS0107 + KS0108 |
| Duty/Bias | 1/64 Duty, 1/9 Bias |
| Kijkrichting | 6 uur |
| Logische Spanning | 4,7V - 5,3V |
| Logische Stroom | 0,9 mA |
| LCD Aanstuurspanning | 8,0V - 17,0V |
| Bedrijfstemperatuur | -20°C ~ +70°C |
| Opslagtemperatuur | -30°C ~ +80°C |
Korte Beschrijving:
De LCM12864N is een 128x64 dot matrix grafische LCD module die STN blauwe film display technologie gebruikt met een kijkrichting van 6 uur. De module gebruikt KS0107 of een gelijkwaardige controller, ondersteunt 6800 serie 8-bit MPU parallelle interface en integreert LED-achtergrondverlichting.
Onze Voordelen
Meer dan 10 jaar expert in LCD modules, 20.000m² eigen fabriek; 12 maanden productgarantie
OEM/ODM en maatwerkdiensten beschikbaar, professioneel R&D team en overzees verkoopteam
100% inspectie voor verzending; snelle levertijd; Artikelen dragen RoHS, CE en SGS markeringen
Producten worden veel gebruikt in instrumenten en handheld apparaten, en de medische en automotive industrie
Toepassing
Onze lcd module maten variëren van 2,8 inch tot 10,1 inch, die veel worden gebruikt in digitale camera's, dv's, beveiligingsmonitoring, carrecorder, pmp, mid en educatieve leermiddelen, pos-machines etc.
| Product | Toepassing |
| Klein formaat tft lcd display (1,44 inch ~ 4,3 inch) | Mobiele apparaten, horloges, speelgoed, medische apparatuur, kantoor elektronische apparatuur, camera's, airconditioning displays, etc. |
| Middelgroot tft lcd display (5,0 inch ~ 10,0 inch) | Mobiele apparaten, medische apparatuur, auto's, automotive producten, industriële besturingsapparatuur, pos, pda's, huishoudelijke videodeurbellen, airconditioning displays, etc. |
| Groot formaat tft lcd display (10 inch en groter) | Educatieve producten, automotive producten, videodeurtelefoons, audiovisuele apparatuur, dvd-spelers, mediaspelers, tablet pc's, beveiligingsproducten, etc. |
| Tn/stn//fstn/oled | Liftbesturing, horloges, elektronische producten, airconditioning displays, allerlei instrumenten, etc. |
| Plastic mal | Industriële besturingsapparatuur, elektronische producten, speelgoed, beveiligingsproducten, it digitale producten, sportuitrusting, etc. |
Veelgestelde Vragen
OVER TFT LCD DISPLAY
Thin-Film-Transistor Liquid Crystal Displays (TFT's) zijn wellicht de meest voorkomende displaytechnologie die we dagelijks zien. Vaak te zien in mobiele telefoons, tablets, camera's en talloze andere apparaten, biedt deze technologie enkele honderden duizenden kleuren met een hoog aantal pixels om een uitstekende visuele helderheid te bieden. Bovendien zijn alle TFT's kant-en-klaar verkrijgbaar met resistieve en capacitieve touchscreen opties.
Productoverzicht
De LCM12864N is een hoogwaardige grafische dot matrix LCD module die in staat is om 128x64 pixels aan grafische of karakterinhoud weer te geven. Het maakt gebruik van STN (Super Twisted Nematic) displaytechnologie met blauw display-effect en beschikt over een breed bedrijfstemperatuurbereik. Met een ingebouwde controller en DC-DC converter biedt het een eenvoudige interface voor eenvoudige aansluiting op verschillende microprocessors, veel gebruikt in industriële besturing, instrumentatie en andere gebieden.
Kenmerken
Breed assortiment kant-en-klare producten
Opties voor leesbaarheid in zonlicht beschikbaar
Capacitieve en resistieve opties beschikbaar voor elk display
De meeste producten zijn op voorraad en kunnen dezelfde dag worden verzonden
Meerdere interfaces beschikbaar
Aanpasbare FPC-kabels, LED-achtergrondverlichting en randen
