STN YG LCD-displaymodule met 20x4 tekens Monochroom 2004 LCD
Productdetails:
| Plaats van herkomst: | Shenzhen, China |
| Merknaam: | ROYAL DISPLAY |
| Certificering: | ROHS, ISO |
| Modelnummer: | RY2004B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 500 STKS: |
|---|---|
| Prijs: | onderhandelbaar |
| Verpakking Details: | Kartons, Capboard, EPE, Blaardienblad |
| Levertijd: | 15-20 het werkdagen |
| Betalingscondities: | Western Union, MoneyGram, T/T, L/C |
| Levering vermogen: | 300K/M |
|
Gedetailleerde informatie |
|||
| productnaam: | 2004 Karakter LCD-module | DOT Format: | 20X4 |
|---|---|---|---|
| Omtrek (mm): | 98*60 | KIJKRICHTING: | 6:00 |
| Tegenlicht: | Witte of Amberleiden backlight | lcd-type: | STN-Grijs FSTN-positief, |
| Bestuurder IC: | ST7066U | IC-Pakket: | MAÏSKOLF |
| Bedrijfstemp.: | -20º C~70ºC | bewaartemp.: | -30º C~80ºC |
| Markeren: | LCD-displaymodule met monochrome tekens,STN YG LCD-module met 20x4 tekens,LCD-module met 98 * 60 tekens |
||
Productomschrijving

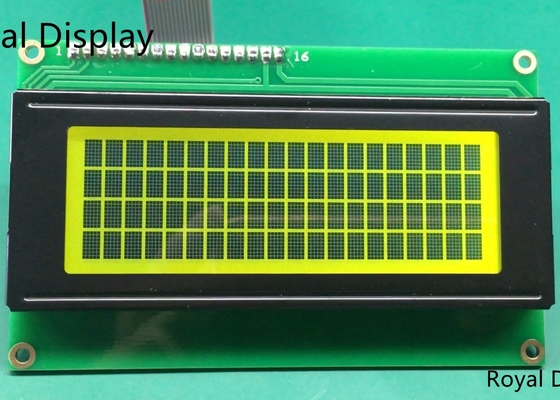

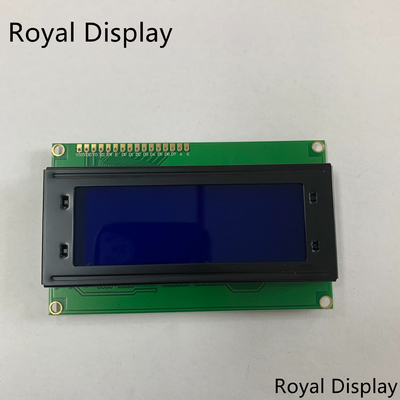

Monochroom STN YG 20x4 tekens LCD-displaymodule 2004 LCD-module
Snel detail van 20x4 karakter LCD-module
RYP2004B is een monochrome LCD-displaymodule met 20x4 tekens.De modulemaat is 98,0 x 60,0 mm.De serie heeft ingebouwde IC ST7066, die de standaardinterface 6800 ondersteunt;andere beschikbare opties voor interface zijn SPI en I2C.Standaardspanning is 5V;bij gebruik van 3V moet de voeding voor negatieve spanning ook 3V zijn.LED kan worden aangestuurd door PIN1, PIN2, PIN15, PIN16 of A & K. RYP2004B biedt meerdere combinaties van LED-achtergrondverlichting, LCD-types, verschillende soorten polarisator en lettertypen waaruit u kunt kiezen.Neem gerust contact met ons op voor meer details.
Specificatie van monochroom 20x4 LCD-scherm
| Item | Beschrijving |
| productnaam | LCD-module met 20 x 4 tekens, 2004Alfanumerieke weergavemodule |
| Modelnr. | RYP2004B |
| Punt formaat | 20X4 |
| Omtrek (mm) | 98*60 |
| Kijkgebied (mm) | 76*25.2 |
| Kijk hoek | 6 uur |
| LCD-type | FSTN-positief, STN-grijs |
| Tegenlicht | Witte of oranje LED-achtergrondverlichting |
| Bestuurder-IC | ST7066U |
| Stroomvoorziening | 5.0V |
| Koppel | Parallel |
| Bedrijfstemp | -30º C~70º C |
| Opslagtemp | -30º C~80º C |
Contourtekening van alfanumerieke displaymodule uit 2004
Kenmerken van een LCD-scherm met 20x4 tekens
1. Productnaam: 20 × 4 LCD-module
2. Toepassing: POS-terminal, stroommeter, testinstrument, meetmeter, consumentenelektronica
3. Weergavetype: STN blauw, FSTN positief, STN blauw negatief
4. Structuur: MAÏSKOLF
5. Type polarisator: transflectief/reflecterend/transmissief
6. Bedrijfstemperatuur: -20-70 ℃
7. Connectormethode: pincode
8. Spanning: 5v
9. Opslagtemperatuur: -30-80 ℃
10. Achtergrondverlichting: LED-achtergrondverlichting
11. 4 regels van 20 karakters
Character LCD-modules (LCM) van Royal Display
Royal Display biedt een breed scala aan standaard Character LCD-modules voor de toepassing van klanten.Onze LCD-tekendisplays zijn verkrijgbaar van 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 tot en met 40x4 formaten met 5x8 dot matrix-tekens.De LCD-paneeltechnologieën omvatten TN-, STN-, FSTN-, FFSTN-types en ook met polarisatorpositieve modus en negatieve modusopties.Er zijn verschillende LED-achtergrondverlichting verkrijgbaar in verschillende kleuren, waaronder geel/groen, wit, rood, blauw, groen, amber en RGB-LED's, evenals geen optie voor achtergrondverlichting.
Om aan de eisen van klanttoepassingen te voldoen, zijn deze karakter-LCD-displays verkrijgbaar met kijkhoeken van 6:00, 12:00, 3:00 en 9:00 uur.Royal Display biedt verschillende IC-opties voor letterlettertypen, waaronder Engels/Japans, West-Europees, Oost-Europees, Scandinavisch-Europees, Cyrillisch (Russisch) en Hebreeuws/Arabisch.Deze LCD-tekenmodule en LCM-modules kunnen worden gebruikt voor industriële en consumententoepassingen, waaronder apparatuur voor toegangscontrole, telegrammen, medische apparaten, auto- en huisaudio, witgoed, spelmachines, speelgoed en enz.
