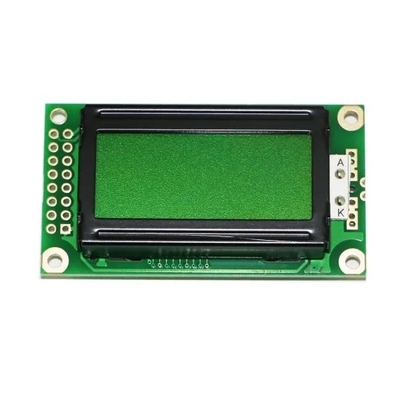

LCD-displaymodule met alfanumerieke tekens STN 8x2 Monochroom

Alfanumerieke displaymodule STN 8x2 LCD-displaymodule met monochrome tekens

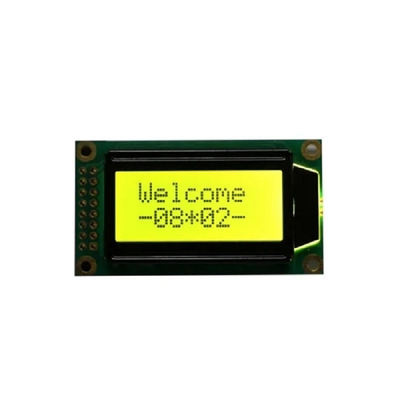

Snel detail van 8x2 karakter LCD-module
Deze 8x2 LCD-displaymodule wordt gevoed door spanning 5V of negatieve spanning 3V.Achtergrondverlichting is optioneel, u kunt een module kiezen met of zonder achtergrondverlichting.Er zijn veel combinaties voor achtergrondverlichting, bijvoorbeeld geel-groen, blauw, wit, amber, rood en RGB-achtergrondverlichting.Dit monochrome LCD-scherm met 8x2 tekens heeft een ingebouwde IC AIP31066 die een selectie van lettertypen biedt, waaronder Engels/Japans, West-Europees, Oost-Europees, Scandinavisch-Europees, Cyrillisch (Russisch) en Hebreeuws/Arabisch, enz. Standaardinterface van RYP0802B-Y 8x2 LCD-scherm is 6800;als je een interface zoals SPI of I2C nodig hebt, zijn ze ook beschikbaar, maar de IC wordt vervangen door RW1063.

Specificatie van monochroom 8x2 LCD-scherm


Contourtekening van 0802 alfanumerieke displaymodule

Kenmerken van karakter LCD-display
LCD-tekenmodules zijn "kenmerkend" eenvoudige weergaveapparaten die bekend staan ​​om hun zeer lage stroomverbruik en betrouwbaarheid op lange termijn.Ze zijn ontworpen om alfanumerieke tekens weer te geven in vooraf ingestelde patronen en hebben niet de flexibiliteit waar je aan zou kunnen denken als je een LCD-scherm als een computerscherm of televisie beschouwt.In de meeste gevallen zijn het kleine displays die slechts 8 of 16 of 32 tekens weergeven, die worden gebruikt voor statusrapporten en communicatie op klein niveau.
In veel LCD-modules is er geen achtergrondverlichting aanwezig, wat betekent dat het in reflecterende modus werkt.Dit betekent dat er omgevingslicht nodig is om de tekens op het scherm te zien door het gebruik van een reflecterend element achter het vloeibaar-kristalsamenstel.In andere opzichten werkt het als een LCD met achtergrondverlichting, met een kristalstructuur die gepolariseerd licht blokkeert, mogelijk gemaakt door aangelegde spanningen.
LCD-modules worden vaak gezien in rekenmachines en andere elektronische apparaten waar enige visuele communicatie vereist is voor een redelijke werking.Printers, magnetrons, semafoons en digitale horloges zijn enkele andere voorbeelden.Deze vorm van weergave is ook vrij gebruikelijk bij elektronische hobbyisten vanwege de kosten, efficiëntie en bedieningsgemak die ze bieden.

Character LCD-modules (LCM) van Royal Display

Royal Display biedt een breed scala aan standaard Character LCD-modules voor de toepassing van klanten.Onze LCD-tekendisplays zijn verkrijgbaar van 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 tot en met 40x4 formaten met 5x8 dot matrix-tekens.De LCD-paneeltechnologieën omvatten TN-, STN-, FSTN-, FFSTN-types en ook met polarisatorpositieve modus en negatieve modusopties.Er zijn verschillende LED-achtergrondverlichting verkrijgbaar in verschillende kleuren, waaronder geel/groen, wit, rood, blauw, groen, amber en RGB-LED's, evenals geen optie voor achtergrondverlichting.

Om aan de eisen van klanttoepassingen te voldoen, zijn deze karakter-LCD-displays verkrijgbaar met kijkhoeken van 6:00, 12:00, 3:00 en 9:00 uur.Koninklijke vertoningbiedt verschillende IC-opties voor letterlettertypen, waaronder Engels/Japans, West-Europees, Oost-Europees, Scandinavisch-Europees, Cyrillisch (Russisch) en Hebreeuws/Arabisch.Deze LCD-tekenmodule en LCM-modules kunnen worden gebruikt voor industriële en consumententoepassingen, waaronder apparatuur voor toegangscontrole, telegrammen, medische apparaten, auto- en huisaudio, witgoed, spelmachines, speelgoed en enz.
