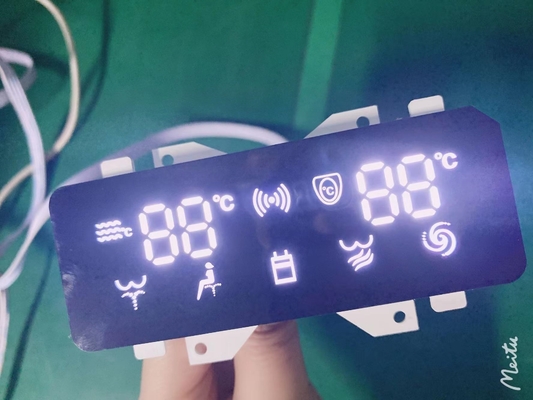

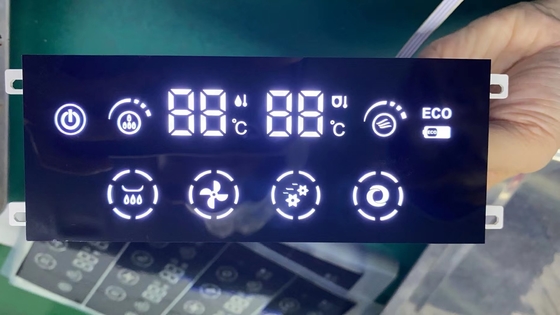

Uiterst dunne Witte 7 Segment LEIDENE Vertonings Gemeenschappelijke Kathode voor Tijdopnemerindicator

Aangepaste uiterst dunne witte 7 Segment LEIDENE Vertonings gemeenschappelijke kathode voor temperatuur/tijdopnemerindicator

Er zijn twee verschillende soorten het drijven van zeven-segment vertoningen: - het gemeenschappelijke anodetype en het gemeenschappelijke kathodetype. In het gemeenschappelijke anodetype zijn alle anoden op de vertoning gebonden aan een gemeenschappelijke speld, typisch de krachtbron, en LEDs wordt via de kathoden met de grond gecontroleerd en macht die weg zijn zijn.

Wat de 7 segmenten worden vertoningen binnen gebruikt?
De zeven-segment vertoningen worden wijd gebruikt in digitale klokken, elektronische meters, basiscalculators, vertoningen in huistoestellen, auto's, en verschillende andere elektronische apparaten die numerieke informatie tonen. Er zijn twee verschillende soorten het drijven van zeven-segment vertoningen: - het gemeenschappelijke anodetype en het gemeenschappelijke kathodetype.

VOORDEEL VAN 7 SEGMENT GELEIDE VERTONING

Één cijfer wordt zeven segmentenvertoningen gebruikt in vele ingebed systeem en industriële toepassingen waar de waaier van te tonen output vooraf gekend is. Basic 1-het cijfer zeven segmentvertoning kan aantallen van 0-9 en een paar karakters tonen. de 7 segmentenvertoningen zijn van verschillende types; vooral verschillen zij in het aantal cijfers/karakter het kan tonen. Fundamenteel is een 7 segmentvertoning één enkele eenheid, die slechts 1 cijfer of 1 karakter kan tonen. Meer cijfers worden getoond door enige eenheid samen simultaan over te seinen 7 segmentenvertoningen om 2 cijfervertoning, 3 cijfervertoning of cijfer te vormen 4 7 segmentvertoning. Zijn stille gemakkelijk om de vertoning van Arduino samen om te zetten en van 7 Segment! Laat met het leerprogramma beginnen.

Een 7 segmentvertoning heeft vele beperkingen, vooral in de waaier van karakters het kan tonen. Er zijn vertoningen in markt die geavanceerder zijn dan zeven segmentenvertoningen en kunnen bijna elk karakter in het alfabet tonen. Bijvoorbeeld: - een 16×2 LCD – die bijna alle ASCII-karakters kan tonen. U zou kunnen denken waarom 7 segment er vertoning nog in markt bestaat. Goed, zijn de 7 segmentenvertoningen de goedkoopste optie wanneer het over beeldschermen beschikbaar in markt komt. Een één enkel cijfer/karakter de eenheid van de 7 segmentvertoning zijn beschikbaar bij 1/10th van de kosten van een module van 16×2 LCD.

Elk van LEDs in de vertoning wordt een positioneel segment met één van zijn die verbindingsspelden gegeven uit van het rechthoekige plastic pakket worden geleid. De deze LEIDENE spelden worden geëtiketteerd van „a“ door aan elk vertegenwoordigen van „g“ individuele leiden. De andere LEIDENE spelden worden verbonden samen vormt een gemeenschappelijke speld. Zo door de aangewezen spelden van de LEIDENE segmenten in een bepaalde orde vooruit te beïnvloeden, zullen sommige segmenten en anderen schemerig verblijf ophelderen, waarbij het overeenkomstige karakter op de vertoning wordt getoond.

De gemeenschappelijke speld van de vertoning vertelt over het algemeen zijn type. Er zijn twee soorten speldverbinding: een speld van verbonden kathoden en één van verbonden anoden, die op Gemeenschappelijke Kathode (CC) wijzen en Gemeenschappelijke Anode (CA). Zoals de naam voorstelt, heeft een vertoning van CC alle kathoden van 7 verbonden LEDs wanneer een CA-vertoning alle anoden van de 7 verbonden segmenten heeft.
