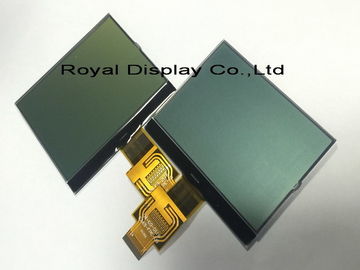

Lcd van de stroommeter Positieve Vertoningsmodule 12 Uur het Bekijken Hoek

Het RADERTJElcd van de stroommeter Module FSTN Transflective Positieve RYG4729SM (st7025)

1. RADERTJElcd Module
2. PICTOGRAM
3. Controlemechanisme, ST7025 OF EQUIV
4. STN-grijs, Blauw, DFSTN-Negative.FSTN-Postive
5. LEIDEN Achterlicht, Wit, Rood, Amber.

6. Gebruikt voor Stroommeter

7. CN1	SYMBOOL	CN1	SYMBOOL
   1	NC	16~18	VSS
   2~5	GND	19~21	V1~V3
   6	PWM	22	V0
   7	/RST	23	CAP1N
   8	/CS	24~25	CAP1P~2P
   9	SCK	26	CAP2N
   10	SDA	27~28	VLCD
   11~12	VD1	29~32	GND
   13~15	VDD	33	NC
